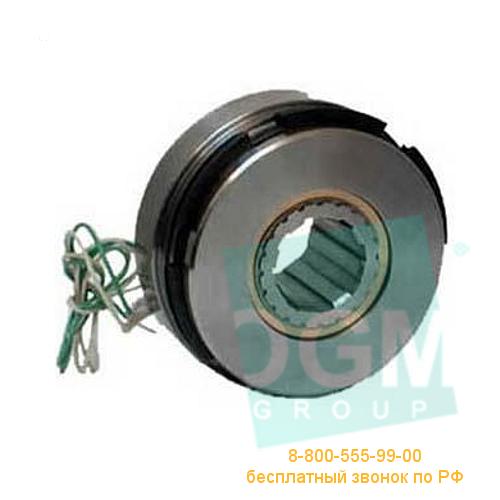

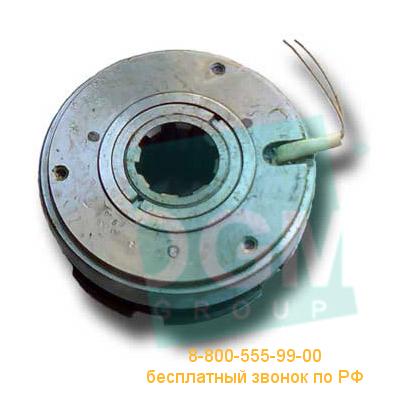

Муфты электромагнитные серии ЭТМ

* Обращаем ваше внимание на то, что www.allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону

Муфты электромагнитные серии ЭТМ предназначены для дистанционного и автоматического управления приводами металлорежущих станков и других машин. Муфты этм находят широкое применение в автоматических коробках скоростей, коробках передач, механизмах подач и вспомогательных перемещений. Могут быть использованы для реализации следующих операций:
- разгон, торможение и реверсирование нагрузки при высоком динамическом качестве переходных процессов;
- переключение ступеней передач;
- кратковременное импульсное регулирование частоты вращения;
- ограничение пиковых нагрузок в передачах.
Гарантируют быстрый пуск механизмов под нагрузкой, малые потери холостого хода, что оказывает положительное влияние на тепловой баланс данного устройства, а также защиту механизмов от импульсивных перегрузок.
Номинальное напряжение 24 В. Питание муфт осуществляется от сети постоянного тока или от сети переменного тока через двухполупериодный выпрямитель. Для муфт 05 - 07 габаритов необходимо фильтровать пульсации на выходе выпрямителя. Величина фильтрующей емкости должна быть1500 - 2000 мФ.

ЭТМ

ХХ

Х

-

Х

Х

Х

ХХХХ

Климатическое исполнение и категория размещения

Длина выводов в дециметрах (для ЭТМ...4)

Условное обозначение вида отверстия: А - гладкие посадочные отверстия Н - шлицевые отверстия, отцентрированные по наружному диаметру В - шлицевые отверстия, отцентрированные по внутреннему диаметру

Условное обозначение размера отверстия: смотри таблицы ниже (0 - специальное, оговаривается при заказе)

Исполнение: 1, 2 - контактная 3, 4 - бесконтактная 5, 6 - тормозная

Габарит: 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15

Серия электромагнитных муфт трения
