Каталог товара

№	наименование	чертеж	цена
1	Муфта-тормоз УВ-3132 (Крутящий момент, кгс*м - 160)		79 000 руб.
2	Муфта-тормоз УВ-3135 (Крутящий момент, кгс*м - 315)		92 000 руб.
3	Муфта-тормоз УВ-3138 (Крутящий момент, кгс*м - 630)		114 900 руб.
4	Муфта-тормоз УВ-3141 (Крутящий момент, кгс*м - 1250)		184 000 руб.
5	Муфта-тормоз УВ-3144 (Крутящий момент, кгс*м - 2500)		196 000 руб.
6	Муфта-тормоз УВ-3146 (24 шлица) (Крутящий момент, кгс*м - 4000)		390 000 руб.
7	Муфта-тормоз УВ-3146 (24 шлица) с хранения		280 000 руб.
8	Муфта-тормоз УВ-3146 (36 шлицов)	——	380 000 руб.
9	Муфта-тормоз УД-3124		40 720 руб.
10	Муфта-тормоз УД-3130		99 000 руб.

- Товар ожидается;

- товар в пути;

- мало товара;

- среднее количества товара;

- товара много.

* Обращаем ваше внимание на то, что www.allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону

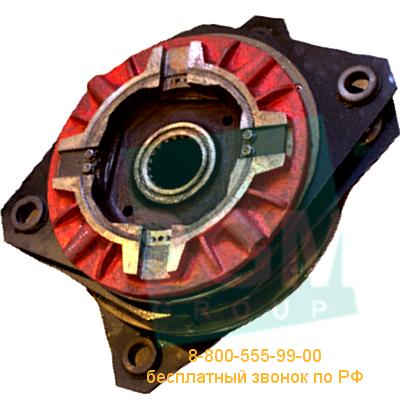

Жестко сбалансированная фрикционная многодисковая муфта-тормоз УВ с пневматическим включением предназначена для периодического соединения вращающихся ведущих частей привода машин с ведомыми и для постоянного торможения последних при непрерывно работающем электродвигателе. Муфта-тормоз используется на кузнечно-прессовых машинах.

Особенности конструкции муфты-тормоз УВ:

-Жестко сбалансированная блочная конструкция.
-Возможность настройки хода цилиндра по мере износа фрикционных накладок.
-Ход цилиндра муфты, исключающий сдваивания ходов машины.
-Ведущие и тормозные втулки и пальцы изготовлены из стали и термически обработаны.
-Эвольвентное зубчатое зацепление ступицы муфты-тормоза с эксцентриковым валом.
-Опорные диски муфты и тормоза изготовлены из высокопрочного чугуна.

Технические характеристики:

Наименование параметра муфты-тормоза УВ	Модель муфты-тормоза
Наименование параметра муфты-тормоза УВ	УВ-3132	УВ-3135	УВ-3138	УВ-3141	УВ-3144	УВ-3146
Крутящий момент, кгс*м	160	315	630	1250	2500	4000
Тормозной момент, кгс*м	40	63	100	200	315	360
Момент инерции, возникающий на ведомых деталях, кгс*м	2,68	5,85	11,66	26,9	68	103,2
Наибольшая частота вращения, об/мин	220	205	180	160	125	100
Рабочее давление воздуха, мПа	0,45	0,45	0,45	0,45	0,45	0,45
Расход воздуха на одно включение, литр	-0	-0	0,4	0,9	1,6	2,5
Наибольшее число включений в минуту	63	63	63	63	63	63
Наружный диаметр муфты, мм	395	460	525	640	740	830
Условное обозначение внутреннего шлицевого отверстия по ГОСТ 6033-80, мм	55ХН7Х2,5	55ХН7Х2,5	75ХН7Х3,5	85ХН7Х3,5	110ХН7Х3,5	130ХН7Х3,5
Масса , кг	37	53	80	126	210	255


Чертёж муфты-тормоз УВ
