Аппаратура подготовки воздуха Маслораспылители типа П-М
Маслораспылители типа П-М
- Товар ожидается;
- товар в пути;
- мало товара;
- среднее количества товара;
- товара много.
* Обращаем ваше внимание на то, что www.allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону
Маслораспылители П-М с условными проходами 10 и 16 мм предназначены для введения в поток сжатого воздуха распыленного масла с целью смазывания трущихся поверхностей подвижных деталей в пневматических приводах и системах промышленного оборудования.
Маслораспылители рассчитаны для работы на сжатом воздухе давлением до 1.0МПа, очищенном не грубее 10 класса по ГОСТ 17433. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Маслораспылители должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5°), непосредственно на трубопроводе или с использованием крепёжных отверстий. При монтаже маслораспылителей, стрелка на их корпусе должна совпадать с направлением движения воздушного потока.
Структура условного обозначения:
| П-М | - | ХХ | - | X | - | ХХХ | Х | ||
|
Категория размещения по ГОСТ 15150.
|
|||||||||
|
Климатическое исполнение по ГОСТ 15150 (УХЛ, О).
|
|||||||||
|
Вид присоединительной резьбы:
1 - коническая дюймовая резьба по ГОСТ 6111-52; 2 - трубная резьба по ГОСТ 6357-81. |
|||||||||
|
Условный проход, мм (10, 16).
|
|||||||||
|
Условное обозначение изделия.
|
|||||||||
Технические характеристики:
| Параметры | П-М-10-1 | П-М-10-2 | П-М-16-1 | П-М-16-2 |
| Условный проход, мм | 10 | 16 | ||
| Номинальное давление, МПа | 1 | |||
| Расход воздуха при давлении на входе 0,63 МПа, м3/мин: | ||||
| минимальный, не более | 0,16 | 0,16 | ||
| максимальный, не менее | 1,25 | 2 | ||
| Потеря давления при максимальном расходе воздуха, МПа, не более | 0,025 | 0,035 | ||
| Подача масла, капли/мин: | ||||
| - при минимальном расходе воздуха, не менее | 2 | |||
| - при максимальном расходе: | ||||
| минимальная, не более | 0,5 | |||
| максимальная, не менее | 20 | |||
| Полезная вместимость резервуара, см³, не менее | 200 | |||
| Масса, кг, не более | 0,9 | |||

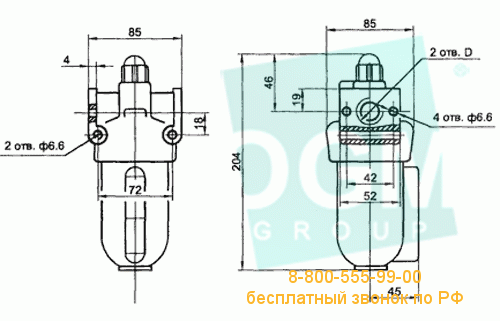

Чертёж маслораспылителя П-М
П-М
