Пневмораспределители типа трех и пятилинейные с условным проходом 6мм Р-6 двухпозиционные с электропневматическим одно- и двухсторонним управлением и пружинным возвратом предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Пневмораспределители рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленное масло.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Монтажное положение двухпозиционных пневмораспределителей с двухсторонним электропневматическим управлением - горизонтальное, остальных - любое.
Степень защиты, обеспечиваемая оболочкой катушки пневмораспределителя - IP 65 по ГОСТ 14254.
Схема условного обозначения:
| ХР | - | Х | - |
X | Х | Х | Х | ХХХХ | |||||
| Климатическое исполнение и категория размещения | |||||||||||||
| Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя. | |||||||||||||
|
Способ управления:
2 - двухстороннее; 3 - одностороннее с пружинным возвратом. |
|||||||||||||
|
Вид управления: 3 - электропневматическое.
|
|||||||||||||
|
Число позиций: 2 или 3.
|
|||||||||||||
|
Условный проход, мм.
|
|||||||||||||
|
Х - Число линий пневмораспределителя:
3 - трёхлинейные;
5 - пятилинейные.
|
|||||||||||||
Технические характеристики:
| Параметр | Значение |
| Условный проход, мм | 6, 10, 16 |
| Тип присоединения | Резьбовое, с трубной присоединительной резьбой в корпусе распределителя |
| Номинальное давление, МПа | 1 |
| Минимальное давление, МПа, не более | 0,2 |
| Время включения, с, не более | 0,063 |
| Время выключения, с, не более | 0,12 |
| Максимальное число срабатываний, в мин., не менее | 300 |
| Номинальное напряжение питания, В | 24 В пост. ток., 110 В и 220 В перемен. тока |
| Номинальная потребляемая мощность постоянного тока, Вт, не более | 4,8 |
| Масса пневмораспределителя, кг, не более | 0,77 |
|

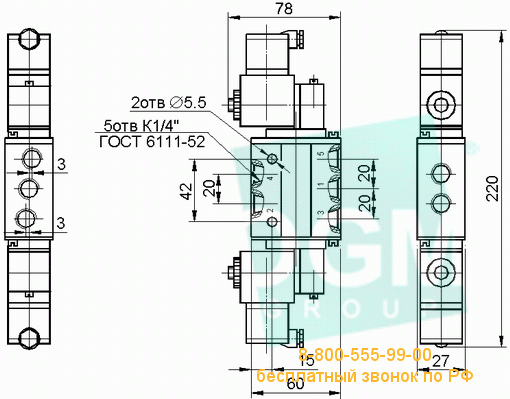

Чертёж пневмораспределителя 5Р-6-232 |

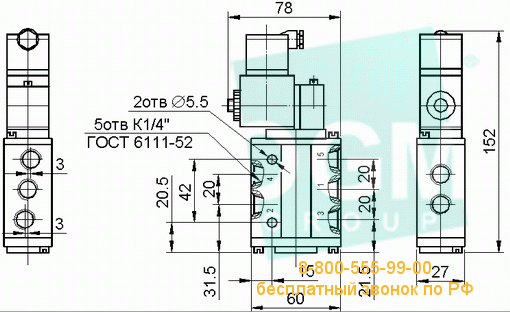

Чертёж пневмораспределителя 5Р-6-233 |
