3/2 пневмораспределители с электромагнитным управлением
- Товар ожидается;
- товар в пути;
- мало товара;
- среднее количества товара;
- товара много.
* Обращаем ваше внимание на то, что www.allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону

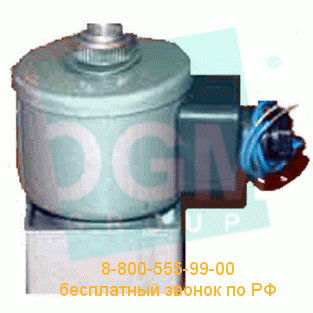

Пневмораспределители с электромагнитным управлением типов П-РЭ3/2,5 и ПЭК3/2,5 - трехлинейные, двухпозиционные, нормально закрытые с односторонним электромагнитным управлением,предназначенные для управления потоком сжатого воздуха в пневмоприводах различного назначения.
Климатические исполнения УХЛ и О, категории размещения 4, по ГОСТ 15150.
Исполнение О - только для стран с тропическим климатом.
Пример обозначения при заказе пневмораспределителя трехлинейного с электромагнитным управлением типа П-РЭ3/2,5 для работы на переменном токе с частотой 50 Гц, с электрическим напряжением 220 В, климатического исполнения УХЛ, категории размещения 4: Распределитель П-РЭ3/2,5.ХХ26 УХЛ4.
Структура условного обозначения:
| П-РЭ3/2,5 | - | Х | X | Х | Х | УХЛ4 | |||||
| Климатическое исполнение ГОСТ 15150 (4). | |||||||||||
|
Электрическое напряжение:
1—12;
2—24;
3—36;
4—48;
5—110;
6—220.
|
|||||||||||
|
Род тока:
1 - постоянный;
2 - переменный 50 Гц.
|
|||||||||||
|
Присоединение к электросети:
1 - через сальник;
2 - через разъем;
3 - без сальника;
4 - новая (действующая) катушка.
|
|||||||||||
|
Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения:
1 - резьбовое K1/8" без ручного управления; 2 - резьбовое K1/4" без ручного управления; 3 - резьбовое K1/8" с кнопочным управлением; 4 - резьбовое K1/8" с фиксированным ручным управлением; 5 - стыковое нижнее без ручного управления; 6 - стыковое нижнее с кнопочным ручным управлением; 7 - стыковое боковое с кнопочным ручным управлением. |
|||||||||||
|
Пневмораспределитель 3-х линейный, электроуправляемый, с условным проходом 2,5 мм.
|
|||||||||||
Технические характеристики:
Пневмораспределитель П-РЭ 3/2,5:
| Параметр | Значение |
| Условный проход, мм | 2,5 |
| Номинальное / минимальное давление, МПа | 1,0 / 0,1 |
| Пропускная способность, Кv, м3/ч, не менее: -для всех исполнений, кроме П-РЭ3/2,5.73ХХХ -для П-РЭ3/2,5.73ХХХ |
0,16 0,12 |
| Время срабатывания, с, не более: | 0,025 / 0,012 |
| -включение / выключение на постоянном токе | |
| -включение и выключение на переменном токе | 0,012 |
| Общая утечка воздуха из полостей распределителя, см3/мин, не более | 5 |
| Максимальное число срабатываний, 1/с | 500 |
| Номинальное напряжение питания, В: | |
| постоянного тока | 12,24,48,110 |
| переменного тока 50Гц | 24,36,110,220,380 |
| переменного тока 60Гц | 110,22 |
| Номинальная потребляемая мощность, не более: / , ВА / , ВА | |
| постоянного тока, Вт | 12 |
| переменного тока 50Гц | 22 |
| переменного тока 60Гц | 28 |
| Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, град. С, не более | 85 |
| Масса, кг, не более | 0,5 |
Пневмораспределитель ПЭК 3-2,5-10:
| Параметры | Значения |
| Условный проход, мм | 2.5 |
| Тип присоединения | Резьбовое, с конической дюймовой присоединительной резьбой |
| Присоединение пневмолиний, дюйм | К 1/8 |
| Номинальное давление, МПа | 1 |
| Минимальное давление, МПа, не более | 0,1 |
| Пропускная способность, Kv*, м3/ч, не менее | 0,16 |
| Время включения,с, не более | 0,02 |
| Время выключения,с, не более | 0,03 |
| Номинальное напряжение питания постоянного тока, В |
12,24,48,110 |
| Номинальное напряжение питания переменного тока частотой 50Гц, В |
12,24,36,48,110,220,380 |
| Колебания напряжения питания от номинального | ±10% |
| Номинальная потребляемая мощность постоянного тока, Вт, не более |
12,2 |
| Номинальная потребляемая мощность переменного тока частотой 50Гц, Вт, не более |
21,28 |
| Масса, кг, не более | 0,5 |
| Примечание | *Kv определяется по ГОСТ 14691 |
