Пневмораспределители В63-13А, В63-14А, В63-15А, В63-25А, В63-33А, В63-34А, четырехлинейные двухпозиционные с пневматическим одно- и двухсторонним управлением и пружинным или пневматическим возвратом, предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Присоединение пневмолиний - резьбовое.
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло.
Структура условного обозначения:
| В63 | - | Х | XА | - | ХХХ | 4 | |||
|
Категория размещения по ГОСТ 15150.
|
|||||||||
|
Климатическое исполнение по ГОСТ 15150 (УХЛ, О).
|
|||||||||
|
Условный проход:
3 - 10мм;
4 - 16мм;
5 - 20мм.
|
|||||||||
|
Способ управления:
1 - двухстороннее управление;
2 - одностороннее управление и пневматический возврат;
3 - одностороннее управление и пружинный возврат.
 |
|||||||||
|

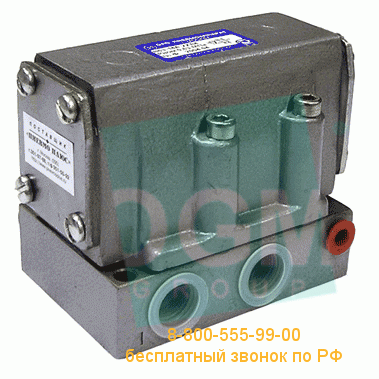

Пневмораспределитель с пневматическим управлением.
|
|||||||||
Технические характеристики:
| Модель | Условный проход, мм | Номинальное / минимальное давление, МПа | Минимальное давление управления, МПа, не более | Пропускная способность Кv, м3/мин, не менее | Максимальное число срабатываний в минуту | Масса, кг |
| В63-13А | 10 | 0,63 / 0,25 | 0,16 | 1,9 | 250 | 1,45 |
| В63-14А | 16 | 0,16 | 2,8 | 1,45 | ||
| В63-33А | 10 | 0,25 | 1,9 | 1,4 | ||
| В63-34А | 16 | 0,25 | 2,8 | 1,4 | ||
| В63-15А | 20 | 0,16 | 5 | 2,5 | ||
| В63-25А | 20 | 0,1+ 0,5Рпит | 5 | 2,5 |
Чертёж пневмораспределителя В63
