3/2 пневмораспределители сдвоенные с пневматической блокировкой

№	наименование	цена
1	Пневмораспределитель У71-22А УХЛ4 24В (16 ОСТ 2 КП 92-4-83, аналог 3МП16-11П) (трехлинейный, двухпозиционный)	34 900 руб.
2	Пневмораспределитель У71-24А УХЛ4 24В (25 ОСТ 2 КП 92-4-83, аналог 3МП25-11П) (трехлинейный, двухпозиционный)	36 900 руб.
3	Пневмораспределитель У71-26А УХЛ4 24В (40 ОСТ 2 КП 92-4-83, аналог 3МП40-11П) (трехлинейный, двухпозиционный)	60 500 руб.

- Товар ожидается;

- товар в пути;

- мало товара;

- среднее количества товара;

- товара много.

* Обращаем ваше внимание на то, что www.allstanki.ru (вебсайт) носит исключительно информационный характер и не является публичной офертой. Для получения подробной информации о наличии и стоимости указанных товаров и (или) услуг, пожалуйста, обращайтесь к менеджерам отдела клиентского обслуживания с помощью специальной формы связи или по телефону

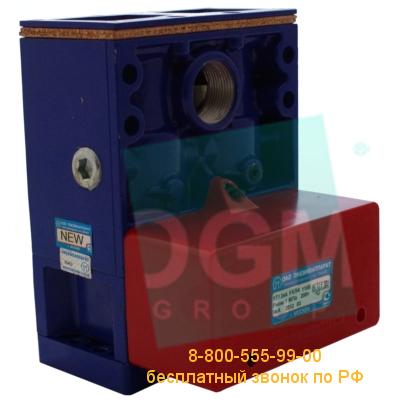

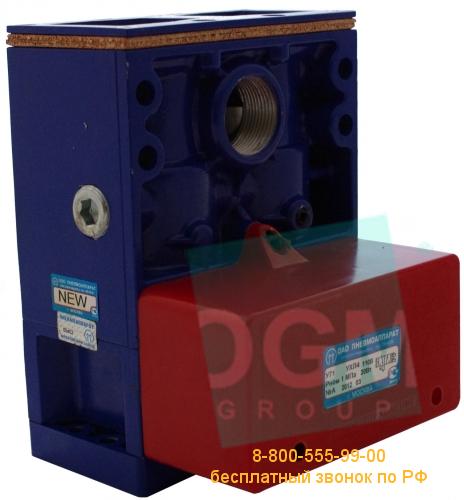

Пневмораспределители сдвоенные с пневматической блокировкой типа У712А предназначены для управления кузнечно-прессовыми и другими машинами.
Конструкция распределительного устройства: клапанного типа.
Присоединение: К1/2”, К1”, К1 1/2” резьбовые отверстия в корпусе распределителя.
Рабочая среда – сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм2/с при температуре 50°С с концентрацией из расчета 2…4 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 12449.
Напряжение сети постоянного тока: 24 или 110 В.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность должны соответствовать III степени жесткости по ГОСТ 28988.

Структура условного обозначения:

У71-22А	УХЛ	X

		Категория размещения пневмораспределителя по ГОСТ 15150.

	Климатическое исполнение по ГОСТ 15150 (УХЛ, О).

Условный проход: 2А - 16 мм (У71-22А); 4А - 25 мм (У71-24А); 6А - 40 мм (У71-26А).

Технические характеристики:

Параметр	У71-22А	У71-24А	У71-26А
Параметр	У71-22А	У71-24А	У71-26А
Условный проход, мм	16	25	40
Номинальное / минимальное давление, МПа	1,0 / 0,25	1,0 / 0,25	1,0 / 0,25
Остаточное давление воздуха на выходе при опоражнивании его через одну секцию при давлении 0,63 МПа, МПа, не более	0,02	0,02	0,02
Пропускная способность пневматической линии "вход ("1")-выход ("2")", Кv по ГОСТ14691-69, м3/ч, не менее	8	12	22
Пропускная способность пневматической линии "выход ("2")-атмосфера ("3")", Кv по ГОСТ14691-69, м3/ч, не менее	10,5	18,5	27
Время включения при давлении 0,63 МПа, с, не более	0,06	0,06	0,06
Время выключения при давлении 0,63 МПа, с, не более	0,08	0,08	0,08
Максимальное число срабатываний в минуту при давлении 0,63 МПа	100	90	70
Электрическое напряжение постоянного тока, В	24±2,4; 110±11	24±2,4; 110±11	24±2,4; 110±11
Масса, кг	6,7	6,55	14,5
Присоединительные резьбы по ГОСТ6111-52: вход D1 выход D2	К1/2" К3/4"	К1" К11/4"	К11/2" К2

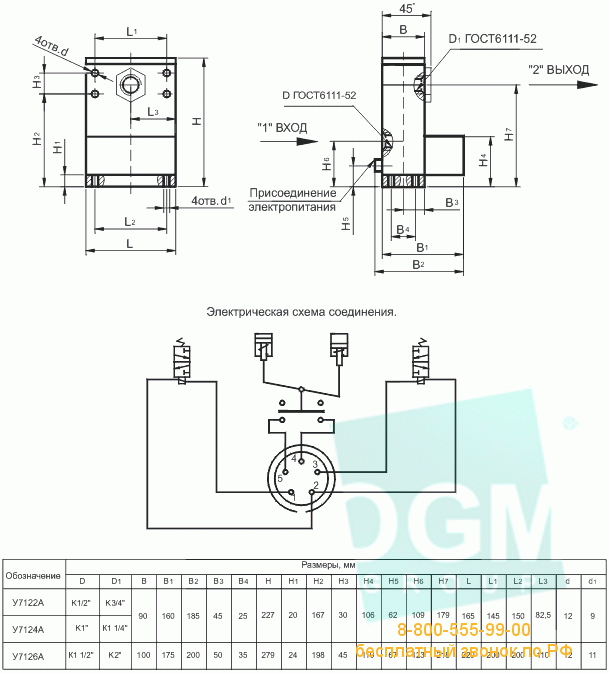

Чертёж пневмораспределителя У71-2..А

Чертёж пневмораспределителя У71-2..А
