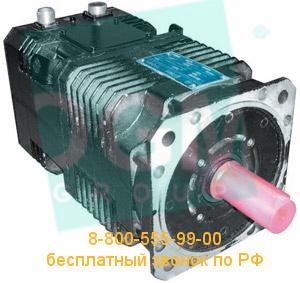

Электродвигатели серии МТА предназначены для механизмов подачи в металлорежущих станках с ЧПУ, роботах и т.п.
Электродвигатели серии МТА имеют возбуждение от постоянных магнитов. Магнитная система обеспечивает высокую перегрузочную способность в рабочих и переходных режимах. Исполнение электродвигателей соответствует нормам IEC 34-5 IEC 34-7. Все электродвигатели имеют встроенный на валу тахогенератор 20В/1000 об/мин и встроенный датчик тепловой защиты.
Электродвигатель обеспечивает устойчивую и надежную работу при:
Высота над уровнем моря: 1000 м
Температура окружающей среды: От -5°С до 40°С
Влажность: 80% при t-30°С
Мощность от 13-47 Н/м
Регулируемая частота вращения до 1500 об/мин
Встроенный тахогенератор
Класс изоляции F
Серия 2МТА-4МТВ: самовентиляция
Серия 5МТ: независимая вентиляция
Степень защиты IP 44
Монтажное исполнение: фланец
В роторе находятся постоянные магниты с магнитными осями, ориентированными по отношению к оси вращения. Полюса возбуждения образуются от полюсных наконечников, размещенных между магнитами. Обмотка размещена в статоре, с которым неподвижно связан коллектор. Проводка тока от неподвижных контактных колец к неподвижному коллектору осуществляется через вращающийся щеткодержатель, закрепленный на валу двигателя. Пара токосъемных щеток поставлены в металлические гильзы, закрепленные к щеткодержателю.
Структура условного обозначения:
| Х | МТА | ХХХ | |||
|
С – электромагнитный тормоз;
Р – резольвер с мультипликатором; К – пульс-кодер. |
|||||
|
М – мотор;
Т – серия электродвигателя; А – модификация по моменту. |
|||||
|
Условное обозначение момента.
|
|||||
Если в обозначении двигателя присутствует число 2,5, то передаточное число мультипликатора 1:2,5. Если с обозначении нет букв С,Р или К это обозначает, что двигатель серии МТ изготовлен без встроенного электромагнитного тормоза, резольвера или пульс-кодера.
Технические характеристики:
| Тип электродвигателя |
Номинальный момент |
Максимальный момент |
Максимальное напряжение, В | Ток, А | Частота вращения, об/мин |
| 2МТА | 13 | 80 | 100 | 26 | 1500 |
| 3МТА | 21 | 110 | 140 | 31 | 1500 |
| 4МТА | 23 | 120 | 170 | 28 | 1500 |
| 4МТВ | 30 | 170 | 190 | 30 | 1500 |
| 5МТ | 47 | 190 | 190 | 50 | 1500 |
| 2МТАС | 13 | 80 | 100 | 26 | 1500 |
| 3МТАС | 21 | 110 | 140 | 31 | 1500 |
| 4МТАС | 23 | 120 | 170 | 28 | 1500 |
| 4МТВС | 30 | 170 | 190 | 30 | 1500 |
| 5МТС | 47 | 190 | 190 | 50 | 1500 |

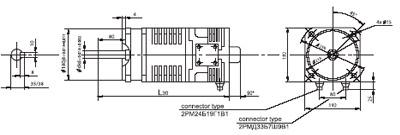

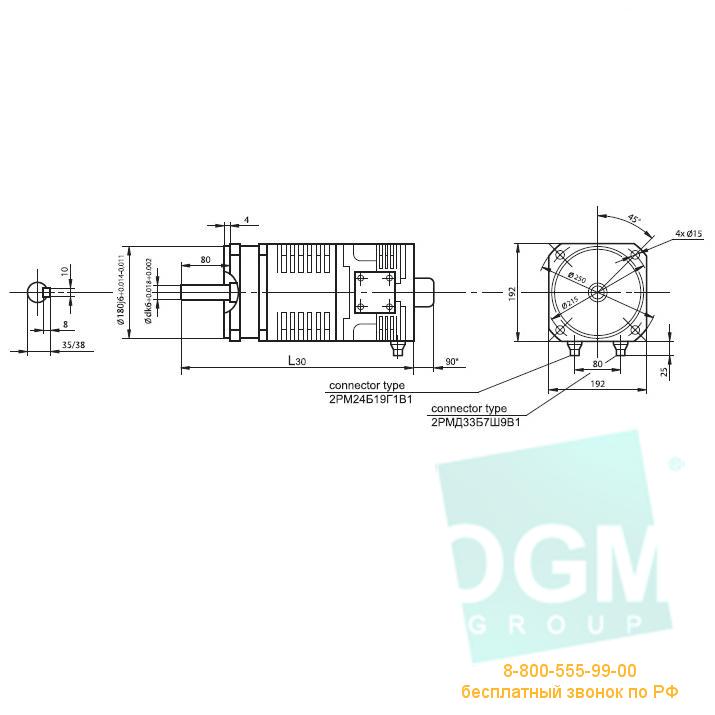

Чертёж электродвигателя МТА
